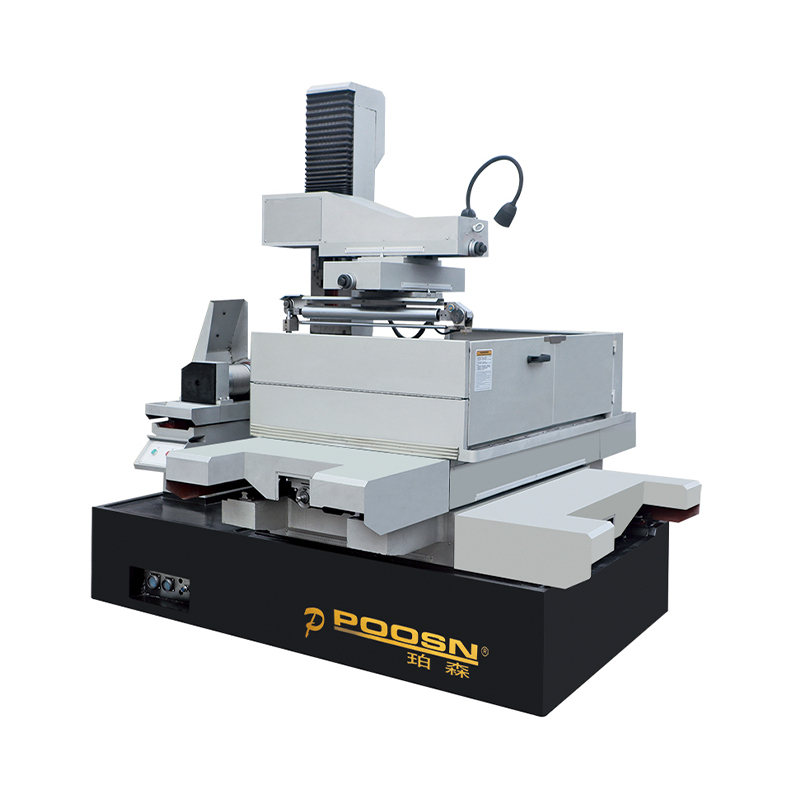

Sa larangan ng precision mold processing at complex component manufacturing, Taizhou Xinchengyang Machinery Manufacturing Co., Ltd. (mula rito ay tinutukoy bilang "Xinchengyang Machinery") ay gumamit ng malalim nitong pagmamanupaktura at malawak na teknikal na kadalubhasaan upang iangat ang pagganap ng DK45D Large-Taper Wire-Cut Electrical Discharge Machine (WEDM) nito sa pamantayan ng industriyang Pagdiskarga ng Elektrikal (WEDM).
Bilang isang machine tool na partikular na ininhinyero para sa napakahirap at malaking anggulo na mga gawain sa machining, ang DK45D ay nagsisilbi hindi lamang bilang isang pangunahing haligi ng portfolio ng produkto ng Xinchengyang Machinery kundi bilang isang mabigat na tool para sa paglutas ng mga hamon na nauugnay sa pagputol ng mga kumplikadong spatial geometries. Ang sumusunod na pagsusuri ay magbibigay ng malalim na pagsusuri sa teknikal na core ng manufacturing powerhouse na ito, paggalugad ng mga pangunahing dimensyon gaya ng core architecture nito, large-taper machining logic, stability control mechanism, at mga application sa industriya.
Malalim na Pagsusuri ng DK45D Large-Taper Wire-Cut EDM Teknolohiya
I. Ang Logic sa Pagproseso ng Spatial 4-Axis Linkage
Ang pangunahing bentahe ng DK45D ay nakasalalay sa pambihirang spatial na kakayahan sa pagganap nito. Hindi tulad ng karaniwang 2D planar cutting, ang modelong ito ay nakakamit ng flexible spatial tilting ng electrode wire sa pamamagitan ng napakatumpak at naka-synchronize na linkage ng U at V axes nito.
Kakayahang Pagputol ng Taper ng Variable: Ang machine tool ay may kakayahang ayusin ang tilt angle ng electrode wire sa real-time sa panahon ng proseso ng machining, sa gayon ay pinapagana ang paggawa ng mga kumplikadong workpiece na may natatanging upper at lower profile.
Spatial Trajectory Compensation: Upang matugunan ang mga error sa kompensasyon ng wire-diameter—na malamang na mangyari sa panahon ng malaking-taper cutting—In-optimize ng Xinchengyang Machinery ang mga control algorithm nito, na tinitiyak na ang cut surface ay nagpapanatili ng mataas na antas ng geometric consistency, kahit na sa matinding mga anggulo.
II. Pinahusay na Mechanical Structural Stability
Sa panahon ng mga operasyon ng large-taper machining, ang lateral tension na ginawa sa electrode wire ay higit na lumalampas sa karaniwang machining. Ang Xinchengyang Machinery ay nagpatupad ng isang serye ng mga hakbang sa pagpapatibay sa disenyo ng istruktura ng DK45D:
High-Rigidity Bed Support: Upang malabanan ang mga pagbabago sa center-of-gravity na nagreresulta mula sa malalaking-span axis na paggalaw, ang machine bed ay itinayo gamit ang mga high-grade na casting. Ang mga casting na ito ay sumasailalim sa isang natural na proseso ng pagtanda upang mabawasan ang mga panloob na stress sa pinakamaraming posibleng lawak.
Precision Wire Guiding System: Partikular na ininhinyero para sa malalaking anggulo na operasyon, ang pagkakahanay sa pagitan ng mga wire guide at ng flushing nozzle ay espesyal na na-calibrate. Tinitiyak nito na—kahit sa ilalim ng matinding mga anggulo ng pagkahilig—ang dielectric fluid ay tiyak na bumabalot sa electrode wire, sa gayon ay nagpapanatili ng isang matatag na kapaligiran sa paglabas.
III. EDM Discharge Control Strategy
Ang malaking-taper cutting ay nagpapahiwatig na ang epektibong kapal ng workpiece kasama ang vertical axis ng cutting path ay patuloy na nagbabago. Ang discharge power supply system na isinama sa DK45D ay nagtatampok ng pambihirang kakayahang umangkop:
Regulasyon ng Enerhiya ng Pulse: Batay sa real-time na pagsubaybay sa katayuan ng discharge gap, awtomatikong pinino-pino ng system ang output ng enerhiya ng mga indibidwal na pulso. Pinipigilan nito ang mga isyu tulad ng pagbagsak ng sulok o thermal overburn (napapaso)—mga problemang madalas na nararanasan sa matutulis na sulok ng malalaking taper cut.
Pag-optimize ng Debris Flushing: Sa pamamagitan ng optimization ng dielectric circulation system, epektibong niresolba ng makina ang karaniwang isyu ng electro-erosion debris accumulation sa panahon ng large-taper machining, at sa gayo'y pinapahusay ang integridad ng ibabaw ng natapos na workpiece.
Xinchengyang Machinery: Quality Control System kumpara sa Product Advantages
Ganap na tinatanggap ng Xinchengyang Machinery ang prinsipyo na "ang isang miss ay kasing ganda ng isang milya"—na kahit isang minutong paglihis ay maaaring humantong sa isang napakalaking pagkakamali. Sa buong proseso ng pagmamanupaktura at paghahatid ng DK45D, mahigpit na ipinapatupad ng kumpanya ang isang komprehensibo, buong-sequence na protocol ng inspeksyon. Para sa mga natapos na machine tool, ang Xinchengyang Machinery ay hindi lamang nagsasagawa ng metrological verification alinsunod sa mga pamantayang kinikilala sa buong mundo ngunit nagsasagawa rin ng mga simulate na pagsubok sa machining na iniayon sa mga partikular na sitwasyon ng aplikasyon ng kliyente. Tinitiyak ng mahigpit na prosesong ito na ang bawat makinang umaalis sa aming pasilidad ay may 100% kalidad na pass rate.
Talahanayan ng Pagmamapa ng Parameter ng Pangunahing Pagganap
| Teknikal na Dimensyon | Maginoo na Kagamitang WEDM | Modelo ng Xinchengyang DK45D |
| Taper Processing Capability | Limitado sa maliliit na anggulo o pare-pareho ang mga taper. | Sinusuportahan ang large-span, variable taper, at complex contour cutting. |
| Katumpakan ng Linkage ng Axis | Basic na 2-axis o pinasimpleng 4-axis system. | High-precision $X/Y/U/V$ 4-axis real-time na naka-synchronize na linkage. |
| Structural Fatigue Resistance | Maginoo na mga frame; madaling kapitan sa thermal deformation. | Reinforced castings na may mataas na thermal stability na disenyo para sa heavy-duty na paggamit. |
| Machining Versatility | Angkop para sa mga simpleng hulma at mga pangunahing bahagi ng makina. | Tamang-tama para sa mga aerospace impeller, kumplikadong stamping dies, at mga espesyal na gear. |
| Mga Pamantayan sa Quality Control | Standardized sampling inspeksyon. | Xinchengyang 100% buong proseso ng inspeksyon (sumusunod sa mga internasyonal na pamantayan). |
Pangunahing Pagganap sa Industrial Application
Sa mga kliyente ng Xinchengyang Machinery, ang DK45D large-taper wire-cut EDM machine ay pangunahing naka-deploy sa mga sumusunod na high-precision at advanced na sektor ng teknolohiya:
Complex Stamping Dies: Sa machining ng malalaking blanking dies, ang DK45D ay may kakayahang kumpletuhin ang tapered cutting edge sa isang solong pass, na inaalis ang pangangailangan para sa pangalawang paggiling.
Mga Bahagi ng Aerospace: Ginagamit para sa machining parts na nagtatampok ng mga dalubhasang aerodynamic profile; ang malaking-taper linkage na kakayahan nito ay isang mahalagang kinakailangan para sa pagsasakatuparan ng mga naturang gawain.
Mga Bahagi ng Precision Automotive: Nagpapakita ng napakataas na paulit-ulit na katumpakan sa pagpoposisyon sa paggawa ng mga hindi regular na hugis na bahagi para sa mga sistema ng pagpipiloto at paghahatid.
Mga Madalas Itanong (FAQ)
Q1: Bakit ang DK45D ay angkop para sa machining matarik na mga dalisdis, samantalang ang mga karaniwang machine tool ay hindi?
Ang mga karaniwang machine tool ay may limitadong U/V-axis na paglalakbay, at ang kanilang mga mekanikal na istruktura ay walang sapat na tigas kapag tumatakbo sa isang nakatagilid na posisyon, na kadalasang humahantong sa mga marka ng vibration ng wire. Ang mga tampok ng DK45D ng Xinchengyang ay partikular na pinalawig ang epektibong paglalakbay para sa mga U/V axes—na pinalakas ng matibay na mga riles ng gabay—sa gayo'y tinitiyak ang mataas na katumpakan ng machining kahit na sa malalaking anggulo.
Q2: Paano pinapanatili ang katumpakan ng machining sa panahon ng matarik na anggulo na pagputol?
Ito ay umaasa sa geometric deviation compensation technology na binuo ng Xinchengyang Machinery. Kapag ang electrode wire ay nakatagilid, ang aktwal na cutting point ay sumasailalim sa isang minutong pisikal na pag-aalis; ang sistema ng kontrol ng machine tool ay gumagamit ng mga real-time na algorithm upang ilapat ang mga micro-adjustment sa X at Y axes, sa gayon ay na-offset ang mga mekanikal na error.
Q3: Paano tinitiyak ng Xinchengyang Machinery ang pare-parehong kalidad ng bawat unit ng DK45D?
Alinsunod sa aming pangako, nagpapatupad ang Xinchengyang ng mahigpit na in-process na self-inspection at final product inspection. Sa pagkumpleto ng huling pagpupulong, ang bawat machine tool ay sumasailalim sa full-load operational test na tumatagal ng ilang oras. Higit pa rito, ang isang laser interferometer ay ginagamit upang i-calibrate ang lahat ng mga parameter ng katumpakan, na tinitiyak ang ganap na pagsunod sa mga internasyonal na pamantayan pati na rin ang mga partikular na kinakailangan ng aming mga customer.
Q4: Ang kagamitan ba na ito ay nagpapataw ng mataas na teknikal na pangangailangan sa mga operator?
Bagama't ang DK45D ay isang makapangyarihang makina, ang Xinchengyang Machinery ay nilagyan ito ng isang madaling gamitin na interface ng tao-machine na humahawak ng mga kumplikadong 4-axis linkage kalkulasyon sa background. Ang mga technician na may pangunahing karanasan sa pagputol ng wire ay maaaring makabisado ang mga diskarte para sa large-taper machining pagkatapos sumailalim lamang sa isang maikling panahon ng sistematikong pagsasanay.
